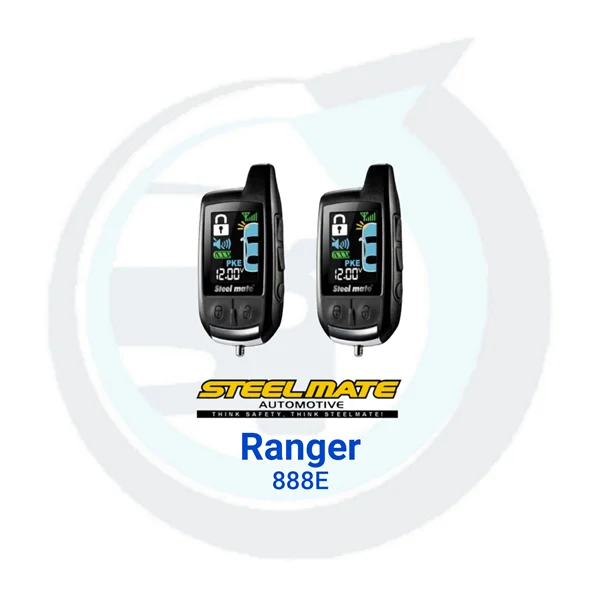

راهنمای سیم‌بندی دزدگیر استیل‌میت مدل ۸۸۸E PKE


در نقشه استیل میت مدل ۸۸۸E PKE کیت دزدگیر دارای ۸ کانکتور به شرح زیر می‌باشد:

کانکتور ۱ (۲ پین):
LED و آنتن PKE

کانکتور ۲ (۶ پین):
سفید: ACC
آبی: لادری مثبت و منفی
نارنجی: ورودی مثبت پدال ترمز
قهوه‌ای/سفید: لادری صندوق عقب
زرد: خروجی رله قطع کن
زرد/مشکی: Fuel pump cut (-)
کانکتور ۳ (۶ پین):
قرمز: مثبت باتری ۱۲V
قرمز/مشکی: Trunk release
قهوه‌ای: راهنما
صورتی: آژیر
قهوه‌ای: راهنما
مشکی: GND
کانکتور ۴ (۶ پین):
خروجی پمپ

نارنجی: مربوط به قفل (NC)
سفید: مربوط به قفل (COM)
زرد: مربوط به قفل (NO)
نارنجی/مشکی: مربوط به باز (NC)
سفید/مشکی: مربوط به باز (COM)
زرد/مشکی: مربوط به باز (NO)
