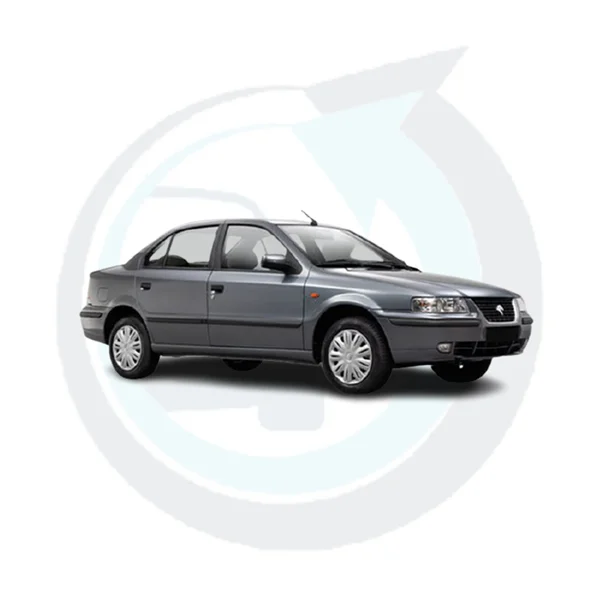

آموزش نصب دزدگیر و‌ پاور سمند مدل ۱۳۹۰ و ۱۳۹۱ مالتی پلکس Continental

• برق دائم: (سیم های پشت سوییچ - سوکت مشکی رنگ دارای سیم قرمز و سیم آبی) سیم قرمز
• استارت: (سیم های پشت سوییچ - سوکت مشکی رنگ دارای سیم قرمز و سیم آبی) سیم آبی
• بخاری: (سیم های پشت سوییچ - سوکت قهوه ای رنگ دارای دو سیم قرمز) سیم قرمز سمت چپ
• IGN: (سیم های پشت سوییچ - سوکت طوسی رنگ دارای سیم قرمز و سیم نارنجی) سیم نارنجی
• لادری صندوق: (روی کامپیوتر سمند - سوکت مشکی با سیم های ریز) [نکته ۱] سیم طوسی
• لادری درب های عقب: (روی کامپیوتر سمند - سوکت مشکی با سیم های ریز  [نکته ۱] سیم های طوسی
• لادری درب راننده: (داخل درب راننده - پشت کلید های شیشه بالابر) سیم کرم رنگ
• لادری درب شاگرد: (داخل درب شاگرد - پشت شاسی لادری) سیم لادری
• چراغ راهنما: (روی کامپیوتر سمند - سوکت سفید با سیم های ریز) [نکته ۲] سیم طوسی
• تحریک قفل و باز درب ها: (داخل درب راننده - پشت کلید های شیشه بالابر) [نکته ۳] سیم سفید
• صندوق پران: (روی کامپیوتر سمند - سوکت مشکی با سیم های درشت - ردیف بالا) سیم وسط


نکات نصب

1. باید برای هر یک از سیم های لادری از دوعد‌د دیود استفاده کنیم تا تداخل ایجاد نشود.
2. باید تحریک مثبت راهنماهای دزدگیر را تبدیل به منفی نماییم. (به این ترتیب که پایه ۸۶ رله به یکی از سیم های راهنمای دزدگیر، پایه ۸۵ و ۳۰ رله متصل به منفی دائم و پایه ۸۷ رله به سیم منفی فلاشر سمند متصل می نماییم.)
3. سیم سفید تحریک پمپ ها را زمانی که منفی بدهیم درب ها بسته می شوند و زمانی که این سیم بریده شود، درب ها باز می شود.
4. تحریک لادری آنی درب های جلو از پشت شاسی لادری درب گرفته شود.


نحوه نصب پاور ویندوز

• تحریک شیشه بالابر عقب چپ: (روی کامپیوتر سمند - سوکت مشکی با سیم های درشت - ردیف پایین) دومی از یک طرف
• تحریک شیشه بالابر عقب راست: (روی کامپیوتر سمند - سوکت مشکی با سیم های درشت - ردیف پایین) دومی از یک طرف
• تحریک شیشه بالابر درب های جلو: در داخل دربهای جلو با استفاده از رله
