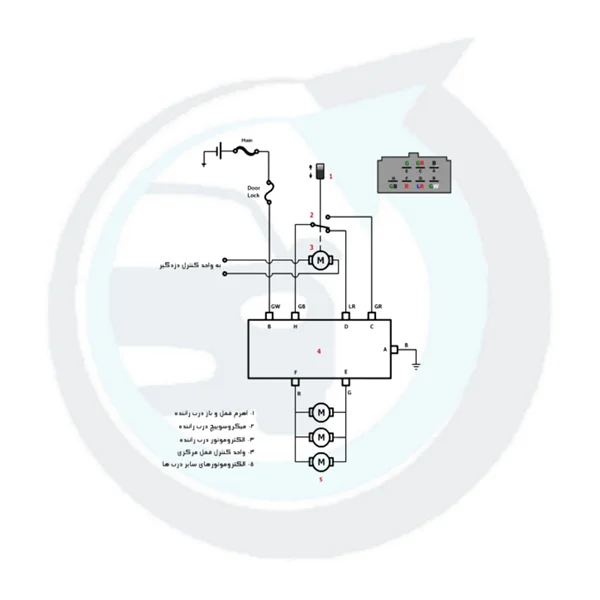

روش‌های بستن قفل مرکزی به سیم‌های خروجی پمپ دستگاه

مشکی: منفی تغذیه
قرمز: مثبت تغذیه
صورتی: آژیر
قرمز/مشکی: صندوق پران
قهوه‌ای: راهنما
قهوه‌ای: راهنما
کانکتور ۲: ۲P)LED)

کانکتور ۳: شوک سنسور (۳P)

کانکتور ۴: سنسور چشم التراسونیک (۳P)

کانکتور ۵:(۶P)

قرمز (باریک): خروجی پاور ویندوز (-)
آبی: سنسور درب (-)
سبز: سنسور درب (+)
زرد: قطع برق
سفید: (KEY ON (ACC
نارنجی: پدال ترمز
کانکتور ۶: شاسی ریست (۲P)

کانکتور ۷:(۲P)

قهوه‌ای/سفید: تحریک کاپوت (-)
سفید/آبی: تحریک صندوق (-)
کانکتور ۸: شاسی LAN

در شکل نقشه‌ سیم‌بندی دزدگیر هوتای تصویری قسمت ۹، محل جامپرها و کلید تنظیمات کارخانه می‌باشد:

جامپر:(P1)

فلشر باز بودن درب فعال (۲ و ۳)
فلشر باز بودن درب غیرفعال (۱ و ۲)
جامپر:(P2)

حالت پمپ بادی: (۱ و ۲)
پمپ الکتریکی: (۲ و ۳)
